Pure Data
|
|
Cette page contient tous les sous-patches susceptibles d’être utiles avec une interface 12 analogiques / 16 numériques :
- Version 4 analogiques / 8 numériques
- quatre_ana_mode7bits : invocation pour les 4 dernières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
- quatre_ana_mode12bits : invocation pour les 4 dernières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
- douzeana_test_4 : visualisation des 4 voies analogiques en 128 et 4096 pas et des 8 dernières entrées numériques.
- Version 8 analogiques / 8 numériques
- huit_ana_mode7bits : invocation pour les 8 premières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
- huit_ana_mode12bits : invocation pour les 8 premières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
- douzeana_test_8 : visualisation des 8 voies analogiques en 128 et 4096 pas et des 8 dernières entrées numériques.
- Version 12 analogiques / 16 numériques
- douze_ana_mode7bits : invocation pour toutes les entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
- douze_ana_mode12bits : invocation pour toutes les entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
- douzeana_7_12 : visualisation des 12 voies analogiques en 128 pas et des 16 entrées numériques.
- douzeana_12_12 : visualisation des 12 voies analogiques en 4096 pas et des 16 entrées numériques.
Les objets Midi utilisés dans ces patches sont présentés en détail dans les pages Réception des données en Midi.
Version 8 entrées analogiques / 8 entrées numériques

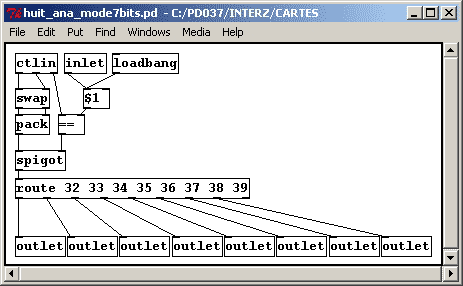

Patch PD 4 : Obtention des données des capteurs pour la version 8 entrées analogiques en 128 pas

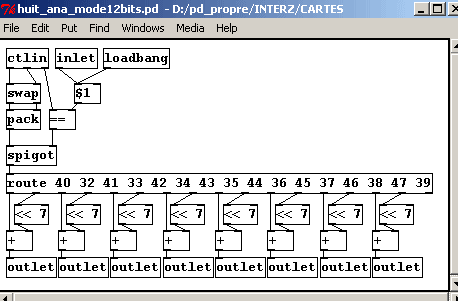

Patch PD 5 : Obtention des données des capteurs pour la version 8 entrées analogiques en 4096 pas
La carte doit être configurée en mode 12 bits, interrupteur 5 On.
Patch PD 6 : Test et visualisation des données pour la version 8 capteurs analogiques et 8 numériques
Le patch utilise les deux sous-patches détaillés précédemment pour les capteurs analogiques et un objet notein pour les capteurs numériques.
